Bridge CAN-to-CAN intelligente e configurabile

CANnect

CANnect è un gateway CAN intelligente miniaturizzato, basato su microcontrollore STM32 con doppia interfaccia FDCAN indipendente. Progettato per integrare dispositivi CAN bus con configurazioni, baudrate o ID differenti senza modifiche hardware.

Grazie al supporto nativo dei file DBC, CANnect interpreta e manipola il traffico CAN in tempo reale: traduce protocolli, applica filtri, scaling e lookup table sui singoli canali, fungendo da bridge intelligente tra reti CAN eterogenee in ambito automotive, motorsport e industriale.

Prodotto interamente a Modena con progettazione elettronica e firmware sviluppati in-house. Supporto tecnico diretto dai progettisti.

Richiedi informazioni Datasheet Specifiche

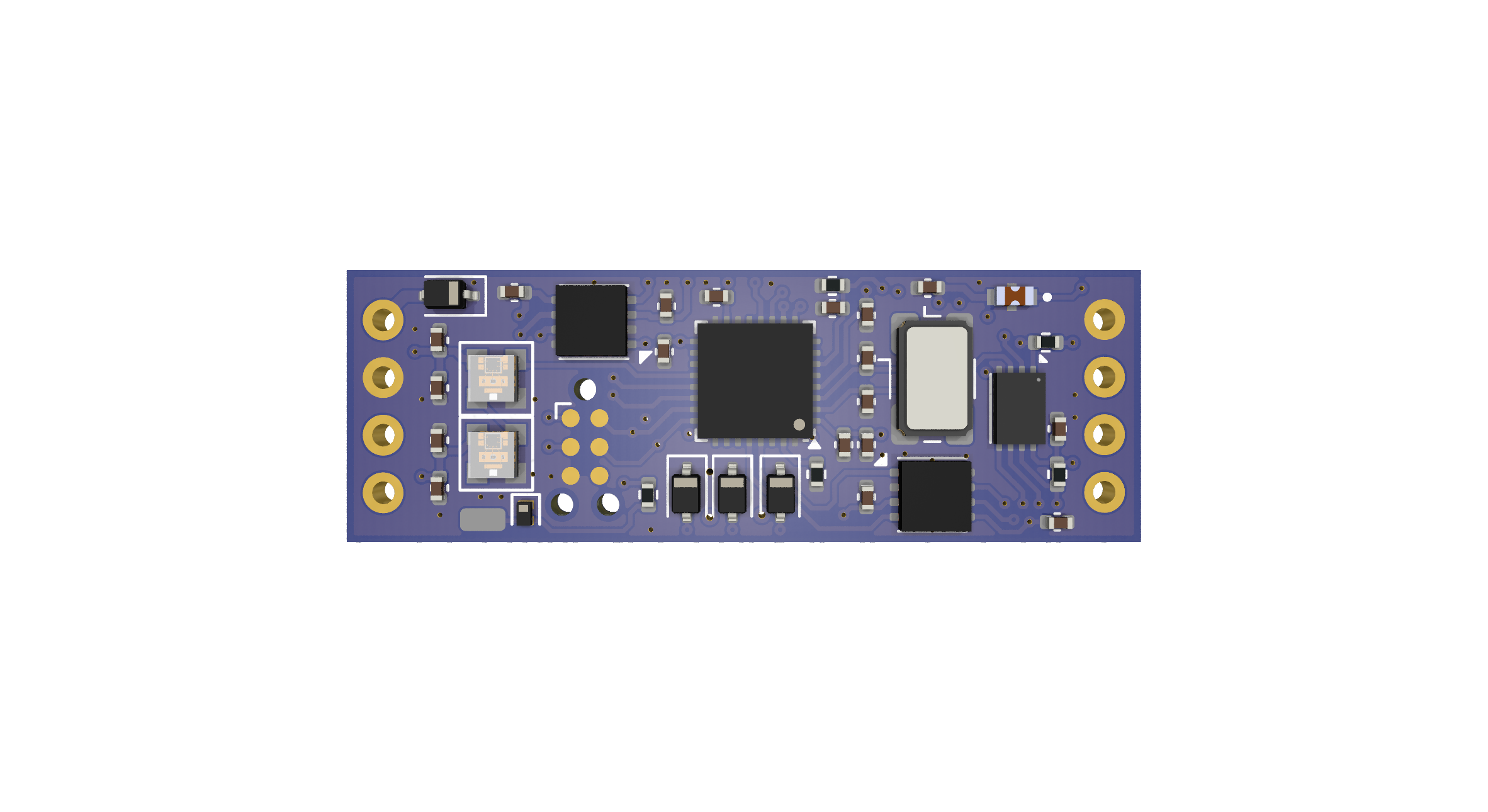

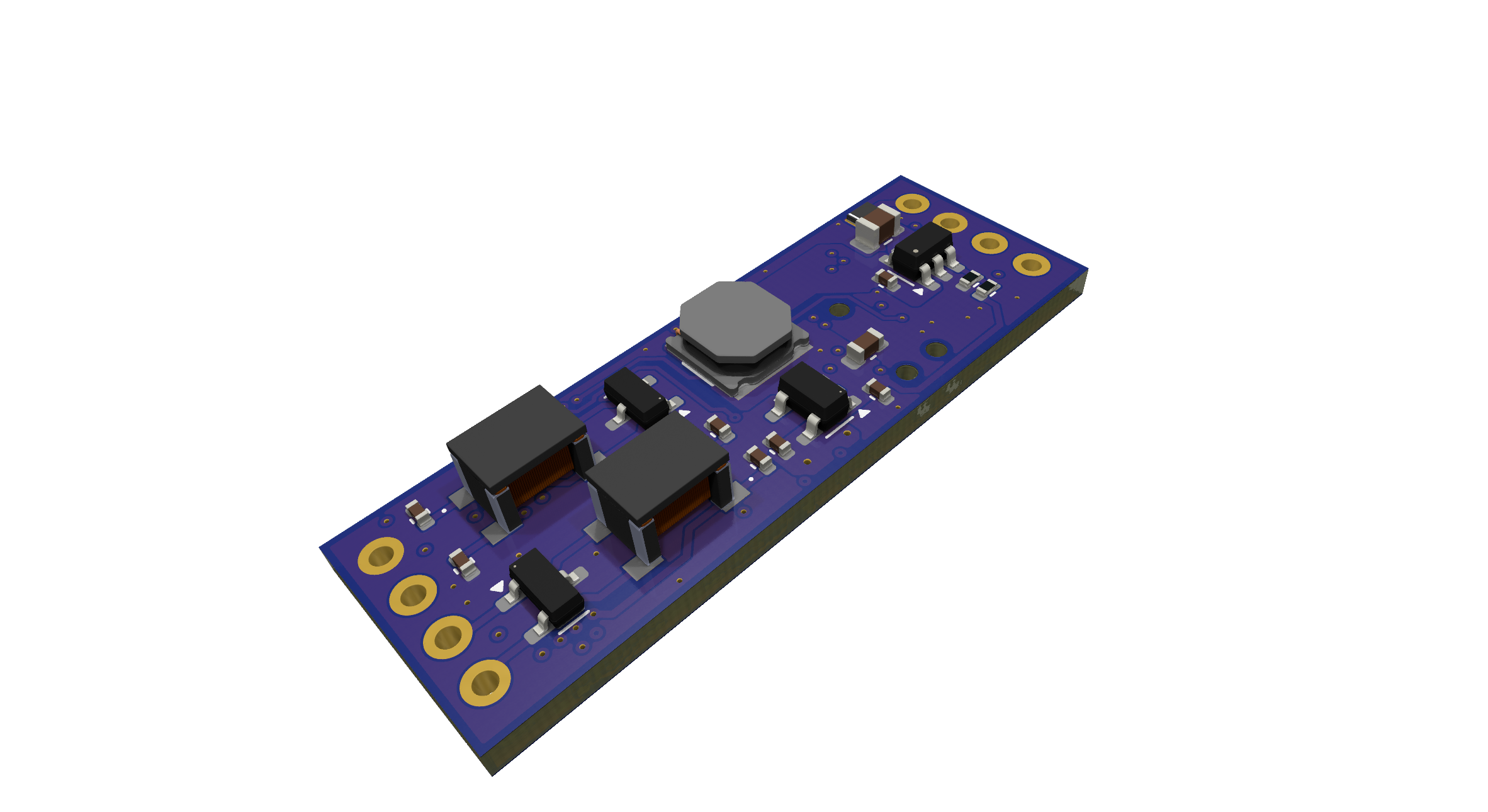

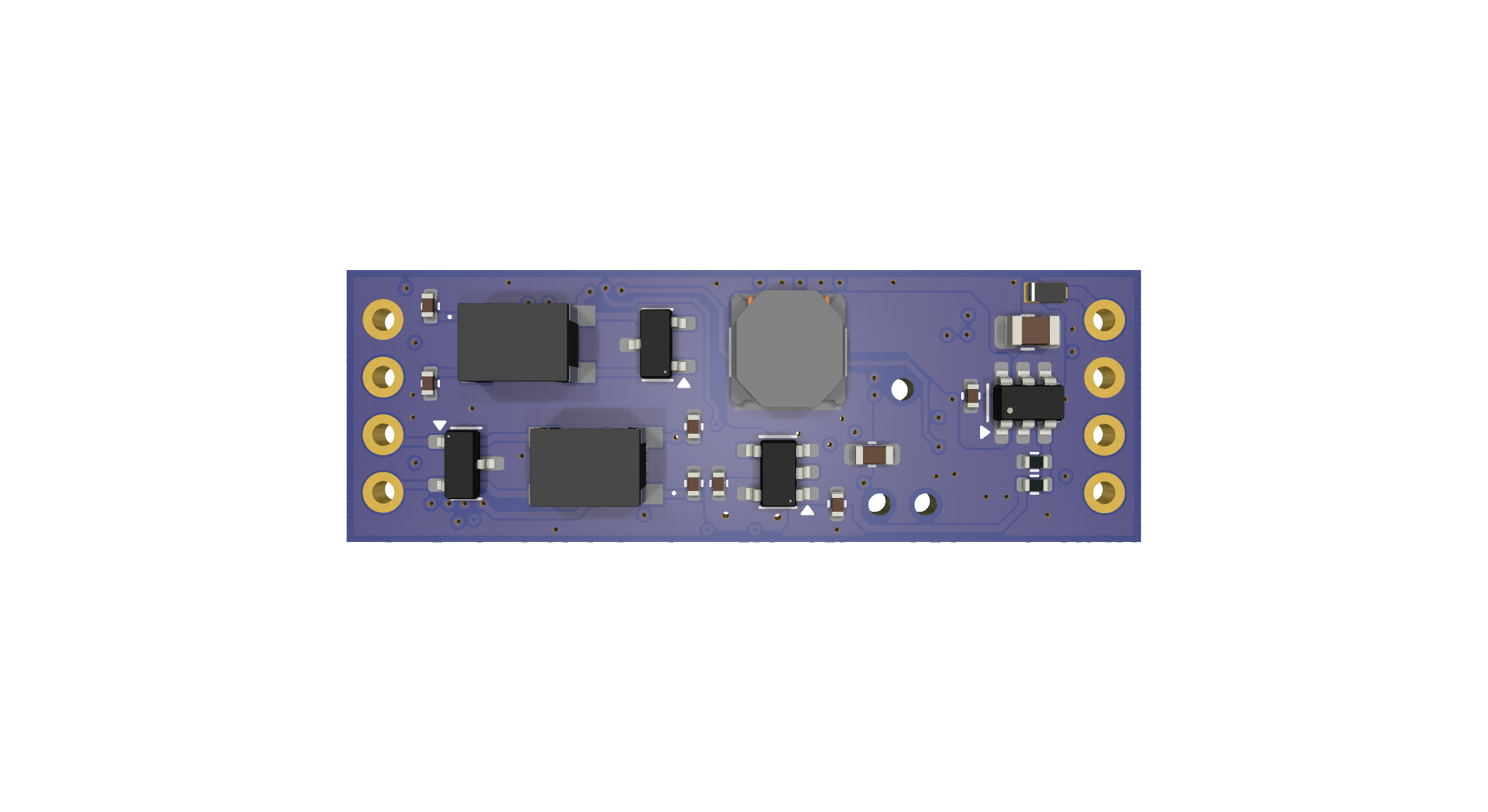

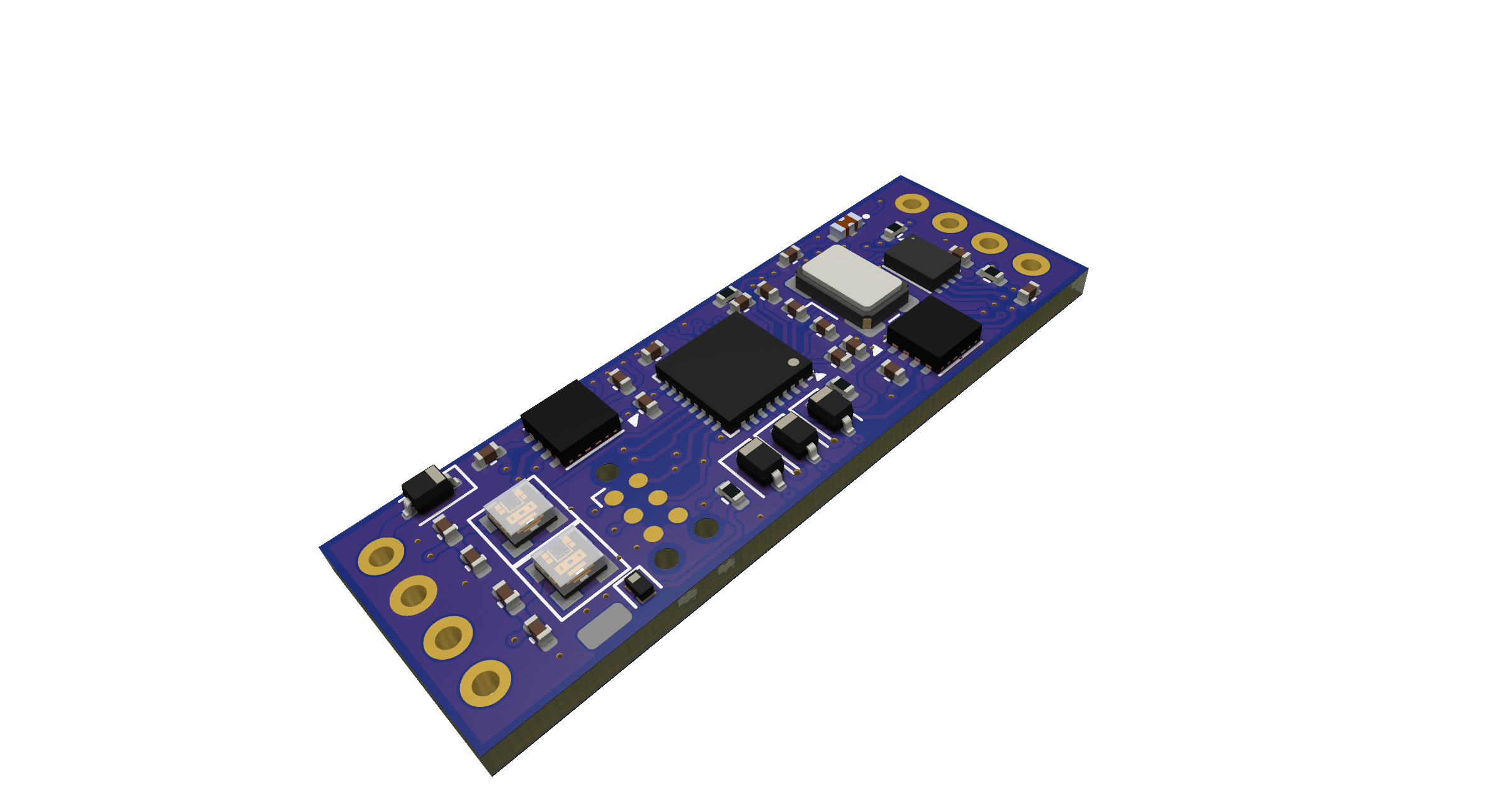

Scheda elettronica CANnect - bridge CAN-to-CAN intelligente - Nexilica
01 / Caratteristiche

Caratteristiche del Gateway CANnect

Le funzionalità che rendono unico questo prodotto

01 Doppia interfaccia CAN con baudrate configurabili in modo indipendente
02 Interpretazione e riscrittura del traffico CAN via file DBC standard
03 Elaborazione segnale per canale: filtri, medie mobili, gain, offset e LUT
04 Bridge trasparente tra reti CAN con protocolli o velocità diverse
05 Software di configurazione desktop intuitivo incluso
06 Aggiornamento firmware OTA tramite utility dedicata
02 / Vantaggi

Vantaggi

Integrazione immediata

collega dispositivi CAN eterogenei senza modifiche hardware o firmware

Sviluppo accelerato

riduce drasticamente i tempi di prototipazione e debug su bus CAN

Configurazione zero-code

setup completo tramite software grafico, senza scrivere una riga di codice

Analisi avanzata

strumenti integrati per monitoraggio, filtraggio e manipolazione del traffico CAN in tempo reale

03 / Applicazioni

Applicazioni

Dove viene utilizzato

  • Integrazione ECU e prototipazione automotive
  • Bridge tra reti CAN legacy e sistemi di nuova generazione
  • Traduzione di protocollo tra centraline di fornitori diversi
  • Simulazione e test di reti CAN bus in laboratorio
  • Condizionamento e conversione segnali da sensori analogici
  • Acquisizione dati telemetrici in ambito motorsport e racing
04 / Specifiche

Specifiche Tecniche del Gateway FDCAN CANnect

Due interfacce FDCAN completamente indipendenti
Supporto file DBC per mappatura e trasformazione messaggi
Manipolazione CAN ID, scaling, offset e configurazione endianness
Baud rate supportati: 1 Mbps, 500 kbps, 250 kbps, 125 kbps
Bridge di baud rate tra reti CAN a velocità diverse
Ingresso analogico a 5V per acquisizione segnali sensore
Dimensioni: 35 x 12 mm
Tensione di alimentazione: 9V - 28V
Corrente assorbita: 14 - 32 mA (tipica 21 mA)
Temperatura operativa: -20°C / +105°C
05 / Galleria

Galleria

06 / FAQ

CANnect: le domande dei nostri clienti

Come si configura CANnect senza scrivere codice?
CANnect si configura interamente tramite il software desktop grafico incluso, che permette di impostare baudrate, filtri, mapping dei CAN ID e regole di trasformazione dei messaggi con un'interfaccia visuale. Non è necessaria alcuna competenza di programmazione: basta caricare i file DBC delle reti coinvolte e definire le regole di bridging con pochi clic.
CANnect è compatibile con le reti CAN bus già presenti nei nostri impianti?
Sì, CANnect supporta i baud rate standard da 125 kbps a 1 Mbps e opera come bridge trasparente tra reti CAN eterogenee. Grazie al supporto dei file DBC, si adatta a qualsiasi protocollo CAN esistente senza richiedere modifiche hardware o firmware ai dispositivi già installati sulla rete.
Quali sono le dimensioni fisiche di CANnect e come si installa?
La scheda misura appena 35 x 12 mm, un form factor estremamente compatto che consente l'installazione anche in spazi molto ridotti come vani motore, quadri elettrici o cablaggi esistenti. L'alimentazione accetta tensioni da 9V a 28V con un assorbimento tipico di soli 21 mA, rendendo l'integrazione semplice in qualsiasi contesto automotive o industriale.
Come si aggiorna il firmware di CANnect?
Il firmware si aggiorna tramite un'utility dedicata che consente l'aggiornamento OTA (over-the-air) direttamente dal PC, senza necessità di smontare la scheda o utilizzare programmatori esterni. Nexilica rilascia periodicamente aggiornamenti firmware che introducono nuove funzionalità e miglioramenti di stabilità.

Richiedi informazioni

Vuoi integrare CANnect nel tuo sistema CAN bus? Contattaci, ti rispondiamo entro 1-2 giorni lavorativi.
